ALPHAKIT

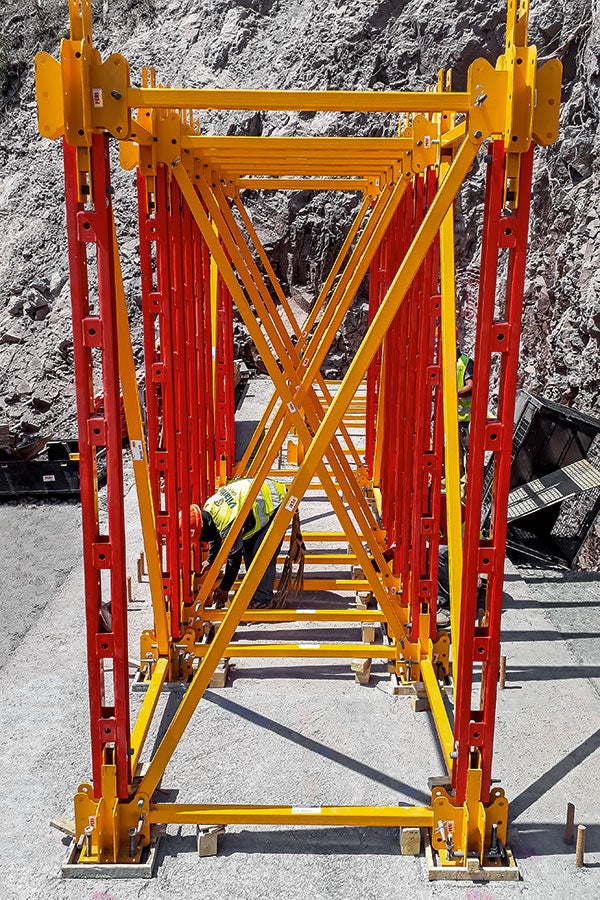

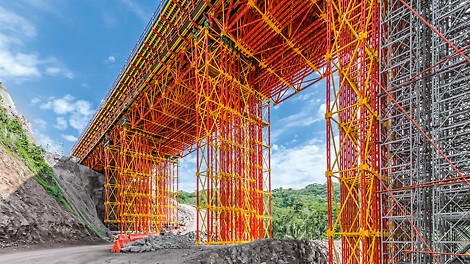

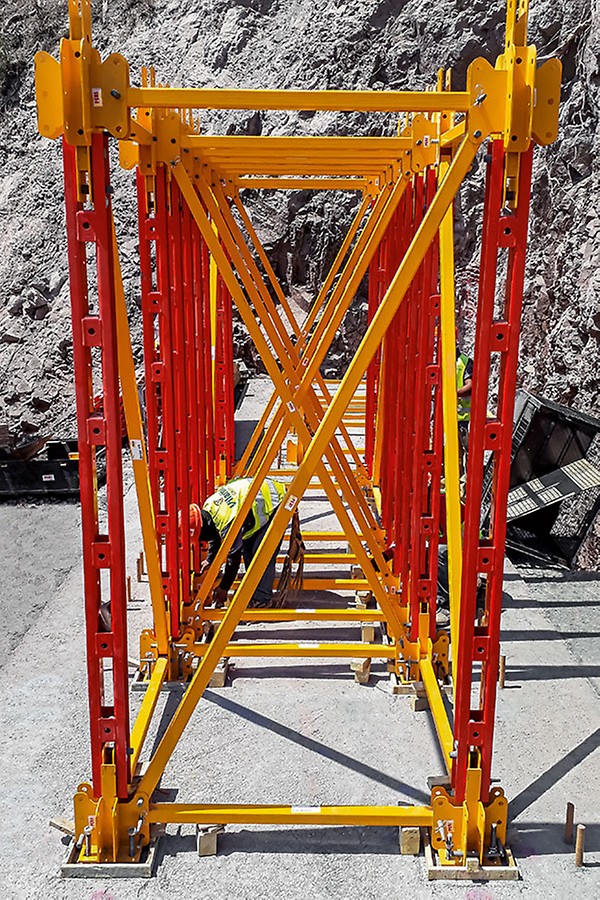

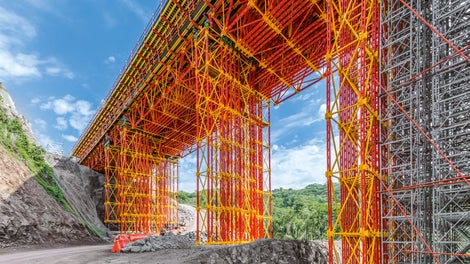

Torres de apuntalamiento con soluciones de acceso:

La torre ALPHAKIT puede transferir cargas elevadas desde encofrados, puentes de concreto in situ y piezas prefabricadas, así como estructuras de concreto armado. En el proceso, se permiten cargas verticales de hasta 300 kN por tramo.

Los ajustes de altura de +/- 75 mm son posibles con el husillo cabezal. Si el cabezal no está cargado, se puede ajustar fácilmente con la mano. Cuando está bajo carga, la unidad hidráulica HD permite el descenso y la elevación controlados del eje del cabezal.

La unidad hidráulica HD consiste en un cilindro elevador y una bomba manual. El manómetro muestra la presión (bar) junto con la fuerza directa (kN). Solo se requiere una unidad hidráulica HD por torre.

La escalera facilita el acceso seguro al eje del cabezal. Se monta rápidamente: la conexión de la escalera simplemente se inserta en los postes horizontales y se asegura con una cuña.

Áreas de aplicación de las torres ALPHAKIT

• Alturas de torre hasta  30m
• Encofrado bajo carga con la unidad hidráulica móvil HD
• Altura de ajuste +/- 75 mm con el husillo cabezal

Cargas verticales permitidas

• Hasta 300 kN por tramo

Vigas de armadura / Truss Girder:

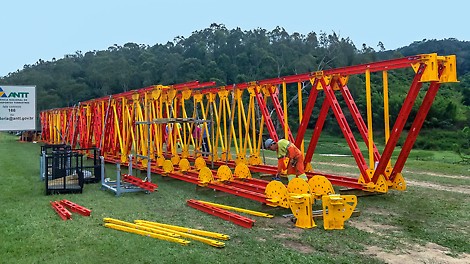

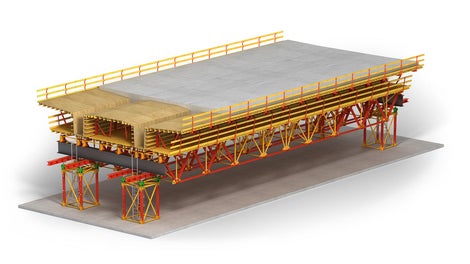

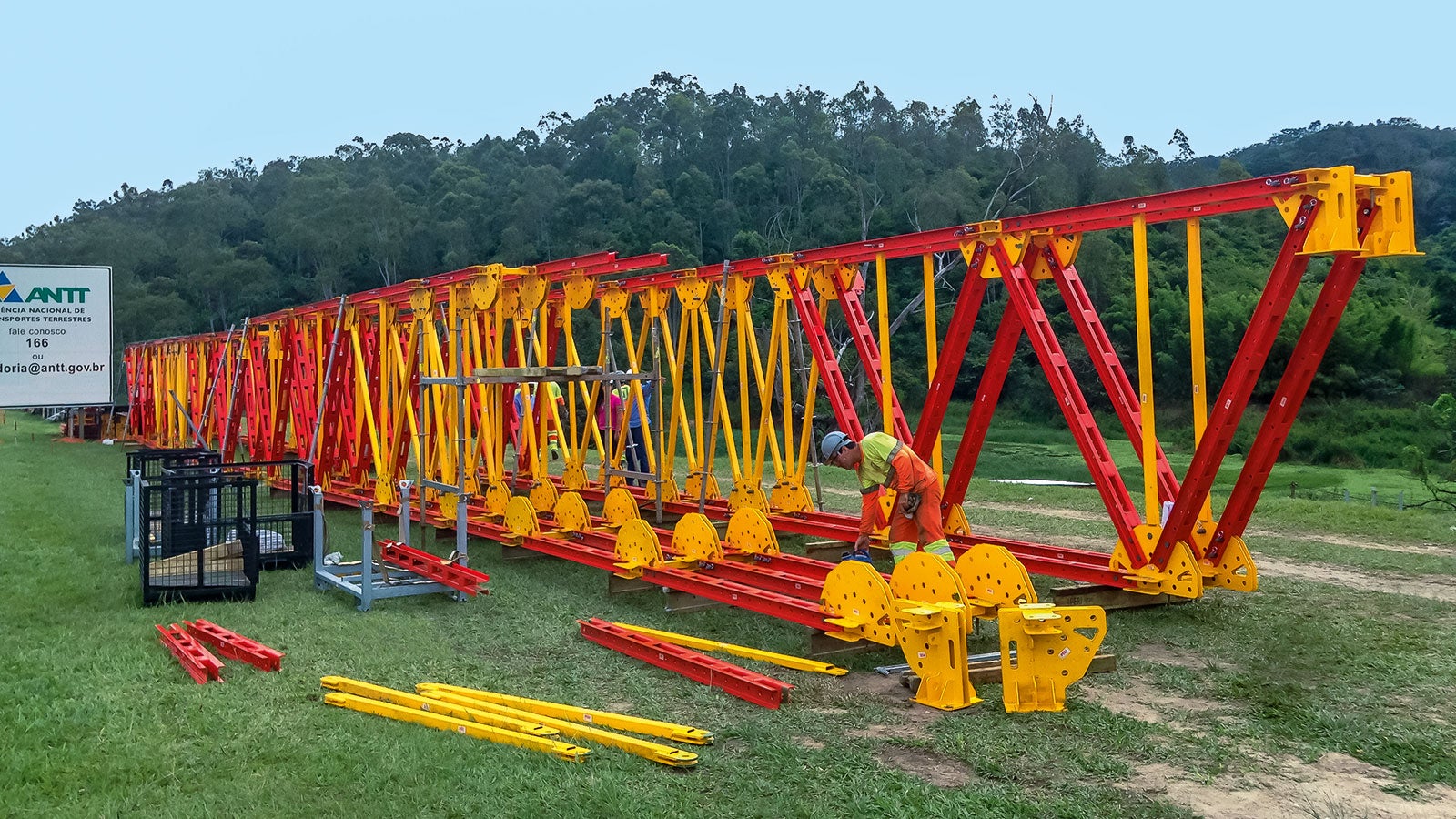

Las vigas de armadura de ALPHAKIT sirven para transferir cargas de componentes prefabricados o de concreto in situ en la construcción de puentes y edificios

Además de la torre de apuntalamiento, el Truss Girder también puede apoyarse en un soporte de viga principal. Como resultado, el apoyo temporal puede realizarse de manera rentable con la ayuda de Truss Girders también, por ejemplo, en la construcción de edificios industriales y culturales.

Las diagonales cruzadas de un paquete de vigas de armadura proporcionan refuerzos adicionales que sirven entre los acordes superior e inferior además de las áreas reforzadas.

Áreas de uso del ALPHAKIT Vigas de armadura / Truss Girders

• Anchos de tramo hasta 27,75 m

Momento de flexión permisible de un marco Vigas de armadura / Truss Girder

• Hasta 800 kNm

Puentes peatonales:

El puente peatonal ALPHAKIT sirve como cimbra temporal para permitir que los peatones crucen una obstrucción

Cuando se usa ALPHAKIT como puente peatonal, se pueden realizar tramos con un ancho de un solo tramo de hasta 28.75 m. Con el soporte central temporal, el ancho del sistema puede ajustarse y expandirse de manera flexible. Andamios PERI UP Flex se puede utilizar como cubiertas y barandillas.

Áreas de aplicación del puente peatonal ALPHAKIT

• Max. longitud de un solo tramo: 28.75 m
• Ancho estándar: 2.5 m
• Altura estándar: 2.5 m  (constructivamente)

Con un número reducido de piezas individuales ligeras y un rápido montaje, ALPHAKIT proporciona una alta eficiencia para la instalación de cerchas, torres de carga y pasarelas peatonales.

Gracias a esta innovadora solución constructiva, la viga de acero ALPHAKIT, de 2,62 m de longitud, pesa tan solo 44 kg. De este modo, pueden premontarse manualmente conjuntos de cerchas y torres en el suelo. Esto reduce notablemente la necesidad de emplear una grúa, que solo será necesaria para levantar las torres y colocar los paquetes de cerchas.

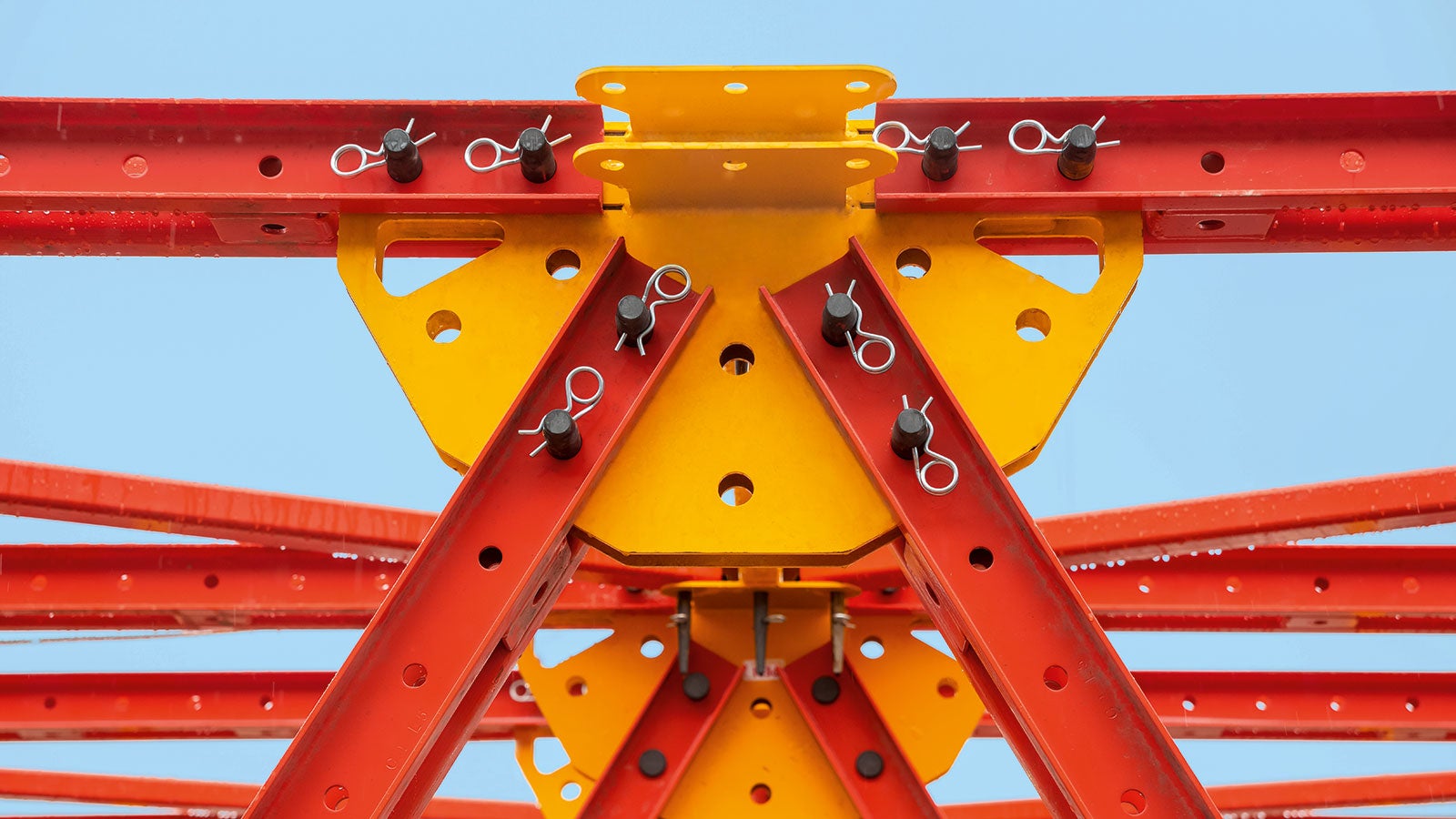

A diferencia de las soluciones convencionales con numerosas uniones atornilladas, con el ALPHAKIT se utilizan bulones como medio principal de unión. La mayoría de uniones se realizan con 2 bulones, lo que reduce notablemente el trabajo.

Las sencillas soluciones de rigidización garantizan que las fuerzas horizontales de toda la estructura de cimbras se dirijan a los cimientos. La desviación de las cargas horizontales se tiene en cuenta en todas las aplicaciones de cimbras.

El departamento de desarrollo de productos de PERI dio la máxima prioridad a la reducción de la variedad de piezas, por ejemplo, mediante perfiles iguales para cerchas, torres de carga y pasarelas peatonales. Con esta categoría de carga, PERI amplía su catálogo de cimbras para la construcción de puentes semipesados.
